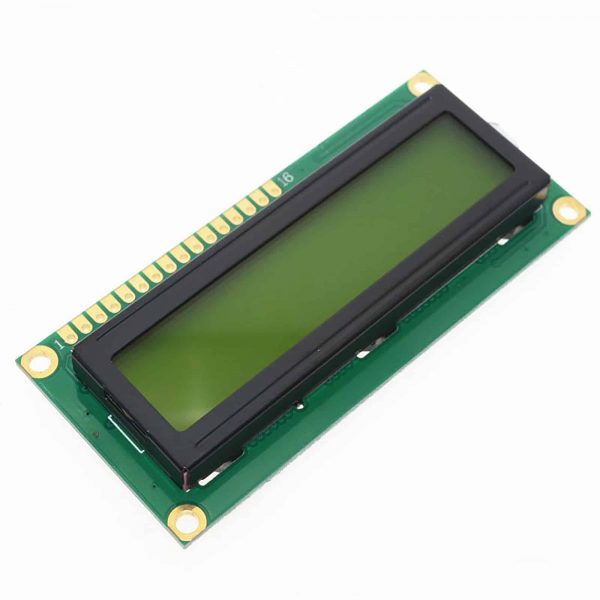

LCD với I2C đơn giản

{"id":15099233,"unique":1001709603228517,"tag_name":"div","type":141,"type_config":{"design_item_lv1":{"color":"var(--c-1709087848452, #080809)","font-weight":"600","padding":"5px 0px"},"design_item_lv1_active":{"color":"var(--c-1709088937157, #017d03)"},"design_box_lv1":{"padding":"0px 0px 0px 30px"},"design_box_lv2":{"padding":"0px 0px 0px 20px"},"design_item_lv2":{"list-style":"circle","font-weight":"400","color":"var(--c-1709087777285, #54595f)","padding":"5px 0px"}},"parent_widget_id":15099228,"parent_widget_type":40,"content_type":999,"content_setting":[],"content_field":"tag_heading","content_data":[],"content":{"content":"","vn":{"list_section":"Đây là dữ liệu mặc định của Widget đoạn văn. Bạn có thể tự sửa nội dung này trong phần tác vụ khác của Widget hoặc thiết lập dữ liệu động tùy theo nhu cầu."}},"class_name":"","style":{"height":"auto","width":"100%","top":"0px","left":"0px"},"style_hover":[],"style_overlay":[],"style_hover_overlay":[],"setting":{"static":1,"connect_database":0,"allow_edit_content":0,"allow_display":1,"allow_coppy":1,"allow_delete":1,"full_width":0,"height_100vh":0,"allow_trigger_hover":0,"apply_condition_page":0,"is_locked":0,"is_blocked":0,"reziable_keep_height":1,"reziable_keep_width":1,"reziable_keep_top":1,"reziable_keep_left":1,"position_fix":0,"position_unit":"px","size_unit":"px","render_template":0,"update_data":0,"event":{"click":[],"hover":[],"changed":[],"loaded":[],"after_submit":[]},"animation":[{"target":"","class":"","type":"load","delay":"","iteration-count":"inherit","timing-function":"linear","option":[],"value":[]}],"link":{"type":"","href":"","target":""},"parent_group_id":0,"webkit_mask":"","ratio":false,"style_list":[],"style_grid_even":[],"style_list_even":[],"style_custom":[],"setting_custom":[],"setting_list":[],"setting_grid_even":[],"setting_list_even":[],"responsive":{"1024px":[],"768px":[],"640px":[],"480px":[],"375px":[],"320px":[]},"style_custom_hover":[],"template_local":0,"template_name":""},"file":"table-of-contents.tpl","class":"w30s-widget w30s-widget-table-of-contents w30s-widget-15099233 w30s-widget-unique-1001709603228517","style_class":".w30s-widget-15099233","widgets":[]}

1. Kết nối

- Cấp nguồn 5V cho LCD: Vcc và GND

- Chuẩn I2C sử dụng 2 dây SDA và SCL để giao tiếp

Tra datasheet của vi điều khiển để biết chân nào là SDA (chân dữ liệu) và SCL (chân nhịp). Trong kết nối này, vi điều khiển đóng vai trò master, còn màn hình LCD là slave, master sẽ ghi dữ liệu xuống slave.

Do I2C sử dụng mô hình master - slave, nên slave cần có địa chỉ ID.

2. Chương trình

Sử dụng IDE hoặc Visual studo code (dùng platformio) đẻ lập trình cho board nhúng.

Bạn có thể sử dụng ESP32, Arduino,... để làm master.

Cấu trúc chương tình như sau:

#include <LiquidCrystal_I2C.h> //Thư viện để giao tiếp I2C

// Khai báo địa chỉ slave của LCD thường là 0x27 hoặc 0x3F
LiquidCrystal_I2C lcd(0x27, 16, 2);

void setup() {
lcd.init(); // Khởi động LCD
lcd.backlight(); // Bật đèn nền

// In ra màn hình
lcd.setCursor(0, 0); // Cột 0, hàng 0
lcd.print("Hello, Khánh!");

lcd.setCursor(0, 1); // Cột 0, hàng 1
lcd.print("LCD I2C 1602");
}

void loop() {
// Không cần làm gì trong loop nếu chỉ hiển thị
}

3. Phương pháp hiển thị hiệu quả trên màn hình LCD

- Các lỗi thường gặp khi hiển thị: Màn hình bị giật chớp; Dữ liệu mới đè lên dữ liệu cũ trong khi dữ liệu cũ chưa xóa;...

- Phương pháp khắc phục:

Không gọi ham clear() liên tục, điều này gây chậm màn hình

Chỉ cập nhật màn hình khi dữ liệu thay đổi, bằng cách so sánh dữ liệu mới và dữ liệu trước đó.
